طراحی سازه چیست؟ بررسی مراحل و اهمیت آن در ایمنی

ساختمان

طراحی سازه (Structural Design)فرآیندی تخصصی در مهندسی عمران است که در آن ابعاد، شکل و جزئیات اجزای باربر ساختمان به گونه ای محاسبه و مشخص می شوند که ایمنی، دوام و کارایی بنا تضمین گردد. در این فرایند، مهندس سازه با تکیه بر اصول معماری و آیین نامه های مهندسی، اسکلت ساختمان را برای مقاومت در برابر بارهای وارده مانند زلزله، باد و نشست زمین طراحی می کند.

قیمت طراحی سازه ساختمان های بتنی، فولادی، مسکونی یا تجاری بسته به وسعت پروژه و روش طراحی متفاوت است. در ادامه، مراحل طراحی سازه، فاکتورهای کلیدی موفقیت و مسیر تبدیل شدن به یک طراح سازه حرفه ای را بررسی خواهیم کرد.

به گفته یک شرکت معتبرmonday مفهوم طراحی سازه چنین تعریف می شود

Structural design is a sub-discipline of civil engineering, which deals with the design of a robust and usable structure. Depending on the goals of the building project, they may also work with architects to create a unique, visually appealing design — think the Eiffel Tower.

طراحی سازه زیرمجموعه ای از مهندسی عمران است که به طراحی یک سازه مستحکم و قابل استفاده می پردازد. بسته به اهداف پروژه ساختمانی، آنها ممکن است با معماران نیز برای ایجاد یک طراحی منحصر به فرد و از نظر بصری جذاب همکاری کنند  به برج ایفل فکر کنید.

طراحی سازه ساختمان چیست؟ مراحل اصلی و روش انجام

آن

فرایند طراحی سازه ساختمان از چند مرحله کلیدی تشکیل شده است:

اگر می خواهید با جزئیات بیشتری درباره مراحل طراحی سازه آشنا شوید، مطالعه ی این مقاله از سایت Gsource فرآیند طراحی سازه در ۷ مرحله توصیه می شود

تحلیل اولیه در طراحی سازه ساختمان و بررسی نیازهای معماری

در این مرحله، مهندس سازه نیازهای معماری را بررسی می کند و با تحلیل عملکرد فضاها، ابعاد سازه ای را با توجه به فرم معماری مشخص می سازد. همکاری نزدیک با معمار در این فاز اهمیت بالایی دارد تا طرح سازه با اهداف زیبایی شناختی پروژه در تضاد نباشد.

بارگذاری و تحلیل استاتیکی و دینامیکی در طراحی سازه ساختمان

تحلیل بارهای وارده مانند بار مرده، بار زنده، باد، برف و زلزله از اصول اولیه طراحی سازه ساختمان محسوب می شود. تحلیل استاتیکی برای بررسی رفتار سازه در برابر بارهای ثابت و تحلیل دینامیکی برای مواجهه با بارهای ناپایدار مانند زلزله و باد به کار می رود.

مدل سازی سازه ای در طراحی سازه ساختمان با استفاده از نرم افزارهای تخصصی

مهندس سازه با استفاده از نرم افزارهایی مثل ETABS، SAFE، SAP2000 یا Revit Structure، یک مدل عددی از سازه ایجاد می کند. این مدل سازی به درک بهتر رفتار واقعی سازه کمک می کند و نقش مهمی در تحلیل ها و طراحی نهایی سازه دارد.

طراحی اجزای اصلی سازه ساختمان و نقش آن ها در ایمنی

 در این مرحله از طراحی، اجزای اصلی سازه بر اساس نتایج تحلیل ها، بارگذاری ها و موقعیت در ساختمان طراحی می شوند. هر کدام از این اعضا وظیفه ای مشخص در پایداری و ایمنی سازه دارند:

• تیر: انتقال بارهای سقف و کف به ستون ها، جلوگیری از تغییر شکل های اضافی و توزیع یکنواخت بار.


• ستون: انتقال بارهای قائم (وزن ساختمان) از تیرها به فونداسیون و تأمین استحکام کلی سازه.


• دیوار برشی: افزایش مقاومت سازه در برابر نیروهای جانبی مانند زلزله و باد و جلوگیری از تغییر مکان های شدید جانبی.


• پی (فونداسیون): انتقال بار کل سازه به خاک، توزیع یکنواخت بار بر بستر و جلوگیری از نشست ناهمگون.

طراحی دقیق و انتخاب مصالح مناسب برای هر یک از این اجزا تضمین کننده ایمنی، دوام و کارایی سازه در طول عمر مفید آن است.

نقش طراحی پلان معماری در فرایند طراحی سازه ساختمان

یک پلان معماری استاندارد، مبنای اصلی در فرآیند طراحی سازه به شمار می رود. در واقع، انجام طراحی سازه بدون توجه به نقشه های معماری نه تنها غیرممکن است، بلکه می تواند در مرحله اجرا باعث بروز تعارض های جدی ساختاری شود.آنچه طراحی سازه را به فرآیندی خاص و گاه پیچیده تبدیل می کند، توانایی آن در انطباق کامل و هوشمندانه با پلان معماری است. این انطباق باید به گونه ای انجام شود که ضمن حفظ فرم، عملکرد و اهداف طراحی معماری، راه حل های سازه ای ارائه دهد که به بهینه سازی مصرف مصالح، کاهش زمان اجرا و ارتقاء ایمنی کلی پروژه منجر شود.

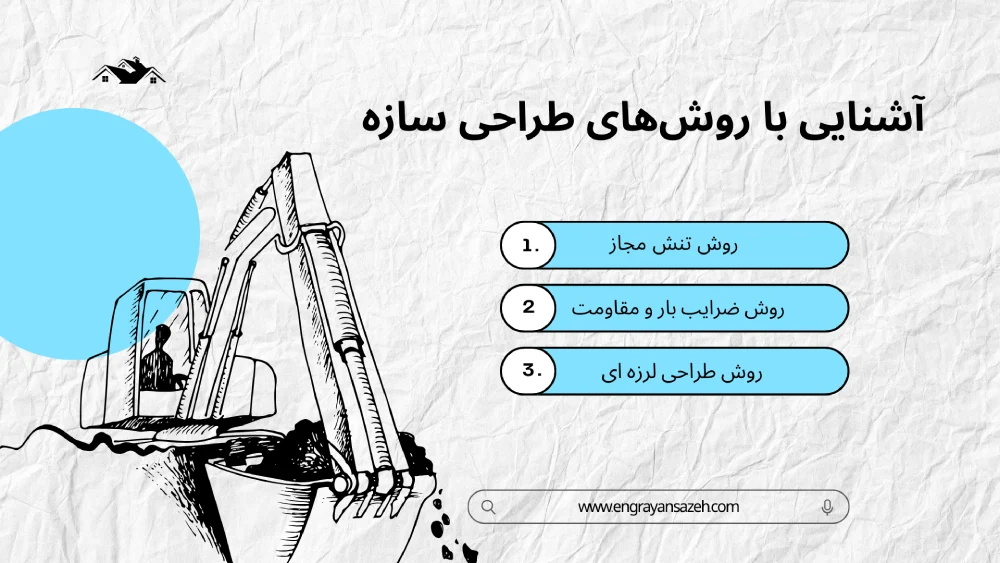

آشنایی با روش های طراحی سازه معرفی مهم ترین روش ها

در طراحی سازه ساختمان

انواع روش هایی که در طراحی سازه ساختمان به کار گرفته می شوند عبارت اند از:

• ASD: روش تنش مجاز (ASD) در این روش سنتی، اعضای سازه ای طوری طراحی می شوند که تنش های حاصل از بارهای مختلف (مرده، زنده و جانبی) از مقادیر مجاز فراتر نرود.
• LRFD: روش ضرایب بار و مقاومت (LRFD) این روش پیشرفته با هدف بهبود دقت طراحی، از ضرایب مجزا برای افزایش بارها و کاهش مقاومت مصالح استفاده می کند.
• PBSD: روش طراحی لرزه ای مبتنی بر عملکرد (PBSD) یکی از پیشرفته ترین روش ها در طراحی سازه است که به جای تمرکز صرف بر مقاومت، به نحوه عملکرد سازه در سطوح مختلف زلزله توجه دارد.

ملاحظات فنی و اجرایی در طراحی سازه ساختمان

طراحی سازه ساختمان، تنها یک فرایند تحلیلی نیست بلکه باید با دید اجرایی نیز انجام شود. عواملی مانند:

• تاثیر شرایط جوی و آب وهوایی بر انتخاب مصالح، نوع بارگذاری (مانند باد و برف) و سیستم باربری سازه
• نوع خاک و ویژگی های ژئوتکنیکی آن که مستقیماً روی طراحی فونداسیون و استحکام پی ها اثر می گذارد
• سیستم ساخت وساز مرسوم که مشخص می کند چه مصالح و تکنولوژی هایی به کار می رود و باید با طراحی سازه هماهنگ باشد
• استانداردهای ملی و بین المللی که چارچوب فنی و ایمنی طراحی را تعیین کرده و تضمین کننده مقاومت سازه در برابر مخاطرات طبیعی و انسانی هستند.

خدمات شرکت رایان سازه در حوزه طراحی سازه

رایان سازه با بهره گیری از تیم متخصص در حوزه طراحی سازه ساختمان، خدمات گسترده ای ارائه می دهد:

• طراحی سازه های فولادی و بتنی مطابق با آیین نامه های روز؛
• مشاوره در انتخاب بهترین سیستم سازه ای برای پروژه های خاص؛
• طراحی سازه برای مناطق زلزله خیز و پروژه های بلندمرتبه؛
• ارائه نقشه های اجرایی دقیق با بهره گیری از نرم افزارهای پیشرفته.

مهندس طراح سازه کیست و چه نقشی در پروژه دارد؟

مهندس سازه فردی است که با دانش دقیق درباره نیروهایی که به ساختمان وارد می شود، ویژگی های مصالح، شرایط زمین و بارهای مختلف، ساختار اصلی بنا را طراحی می کند؛ اما اصلاً طراحی سازه چیست که این نقش تا این اندازه حیاتی است؟ در واقع، بدون حضور یک طراح متخصص و حرفه ای، امکان خلق سازه ای استاندارد و پایدار وجود ندارد.

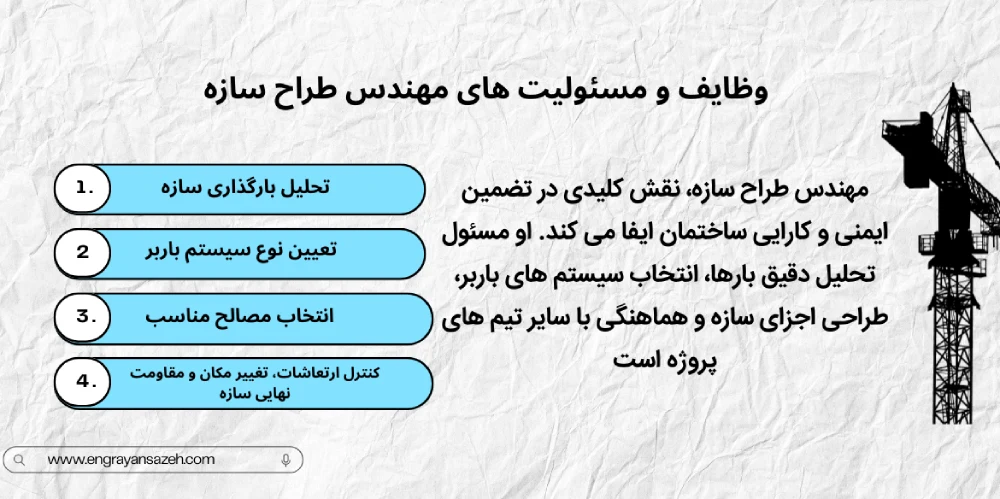

وظایف و مسئولیت های مهندس طراح سازه

مهندس طراح سازه، نقش کلیدی در تضمین ایمنی و کارایی ساختمان ایفا می کند. او مسئول تحلیل دقیق بارها، انتخاب سیستم های باربر، طراحی اجزای سازه و هماهنگی با سایر تیم های پروژه است. در این بخش، به شرح مهم ترین وظایف و مسئولیت هایی که مهندس سازه باید به آن ها عمل کند، می پردازیم.

• تحلیل بارگذاری سازه
• تعیین نوع سیستم باربر
• انتخاب مصالح مناسب
• کنترل ارتعاشات، تغییر مکان و مقاومت نهایی سازه
• همکاری با معمار، کارفرما و ناظر برای حصول نتیجه مطلوب.

تمامی این وظایف در راستای دستیابی به یک طراحی سازه ساختمان ایمن و اقتصادی انجام می شود.

نرم افزارهای تخصصی مورد استفاده در طراحی سازه

در طراحی سازه ساختمان، استفاده از نرم افزارهای تخصصی اهمیت بسیار زیادی دارد و عملاً بدون این ابزارها انجام محاسبات و تحلیل های دقیق غیرممکن است. این نرم افزارها به مهندسین سازه کمک می کنند تا بتوانند بارها و نیروهای وارد بر ساختمان را به صورت دقیق شبیه سازی کنند، تغییر مکان ها و دفرماسیون را کنترل کنند و اجزای مختلف سازه (مانند تیرها، ستون ها، دال ها و فونداسیون) را با توجه به استانداردهای طراحی بهینه کنند.

هر یک از این نرم افزارها قابلیت های خاص خود را دارند:

• ETABS و SAP2000 بیشتر برای تحلیل کلی سازه های ساختمانی، بارگذاری های مختلف و بررسی رفتار سازه تحت نیروهای جانبی و ثقلی کاربرد دارند.
• SAFE بیشتر برای طراحی و تحلیل دال ها و فونداسیون های بتن آرمه استفاده می شود.
• STAAD Pro یک نرم افزار جامع تحلیل و طراحی است که قابلیت کار با انواع سازه ها را دارد و در پروژه های مختلف کاربردی است.
• Revit Structure بیشتر به عنوان نرم افزار مدلسازی اطلاعات ساختمان (BIM) شناخته می شود و امکان مدلسازی سه بعدی سازه همراه با اطلاعات دقیق مصالح و اجزا را فراهم می آورد.

با اصول طراحی سازه های مقاوم در برابر زلزله آشنا شوید

مقاومت در برابر زلزله یکی از مهم ترین الزامات در طراحی سازه ساختمان است. سازه ای که به درستی طراحی شده باشد، می تواند از جان ساکنان محافظت کند و خسارات مالی را به حداقل برساند. برای دستیابی به این هدف، مهندسان از اصول زیر بهره می گیرند:

• طراحی لرزه ای: به کارگیری مقررات و آیین نامه های مربوط به زلزله برای تأمین ایمنی سازه
• تحلیل طیف پاسخ: بررسی رفتار سازه در برابر شتاب های مختلف زلزله با استفاده از نمودارهای طیف
• کنترل سختی سازه ای: تنظیم سختی مؤثر اجزا برای کاهش تغییر شکل های غیرمجاز


• توجه به مرکز جرم و مرکز سختی: طراحی متقارن یا کنترل اختلاف این دو مرکز برای کاهش پیچش سازه در هنگام زلزله.



چه تفاوتی بین طراحی سازه بتنی و فولادی وجود دارد؟

پاسخ به این پرسش که طراحی سازه چیست، درک بهتری از مفهوم و اهمیت آن به ما می دهد. درحالی که طراحی سازه بتنی اغلب اقتصادی تر و منعطف تر است، طراحی سازه فولادی سرعت اجرا را بالا می برد و برای دهانه های بزرگ مناسب تر است.

استراکچر ساختمان چیست؟ آشنایی با اجزای سازه ای

 استراکچر ساختمان به سیستم ساختاری و اجزای اصلی یک بنا اطلاق می شود که وظیفه تحمل بارهای مختلف را بر عهده دارد. این اجزا شامل فونداسیون، اسکلت فلزی یا بتنی، دیوارهای باربر، سقف ها و ستون ها می شود که در مجموع به استحکام، ایمنی و پایداری ساختمان کمک می کنند. طراحی و انتخاب استراکچر مناسب بستگی به نوع ساختمان، شرایط جغرافیایی، بارهای وارده و استانداردهای مهندسی دارد. یک استراکچر مناسب نه تنها امنیت را تأمین می کند بلکه در کاهش هزینه های ساخت و بهره برداری نیز مؤثر است.

سؤالات متداول

 چه زمانی باید با مهندس طراح سازه مشورت کرد؟

از ابتدای پروژه و هم زمان با طراحی معماری، بهتر است طراح سازه در جریان قرار بگیرد تا بهترین سیستم سازه ای انتخاب شود.

آیا در طراحی سازه ساختمان باید از استانداردهای بین المللی استفاده کرد؟

 بله. در بسیاری از پروژه های بزرگ و بین المللی، علاوه بر مقررات ملی ساختمان، از استانداردهایی مانند Eurocode نیز استفاده می شود. این آیین نامه چارچوب دقیقی برای طراحی ایمن و اقتصادی سازه ها ارائه می دهد. برای مشاهده ابزارها و محاسبات آنلاین بر اساس Eurocode می توانید به  مراجعه کنید.

 آیا طراحی سازه برای پروژه های کوچک هم ضروری است؟

بله، حتی ساختمان های یک طبقه نیز نیازمند طراحی سازه ای دقیق برای حفظ ایمنی هستند.

 طراحی سازه چه تاثیری در هزینه نهایی پروژه دارد؟

طراحی بهینه سازه می تواند هزینه های اجرا را کاهش و ایمنی پروژه را افزایش دهد.

 چطور مطمئن شویم طراحی سازه استاندارد است؟

با سپردن پروژه به شرکت های دارای سابقه، مهندسان دارای پروانه اشتغال و استفاده از نرم افزارهای معتبر می توان به استاندارد بودن طراحی اطمینان حاصل کرد.
