سیستم های تهویه مطبوع در طراحی تاسیسات مجتمع های تجاری

فرض کنید وارد یک مرکز خرید بزرگ و مدرن می شوید. هوای داخل خنک و تازه است، نه سرد و خشک، و نه گرم و دم کرده. بوی مطبوع فضا، نور مناسب و جریان ملایم هوا باعث می شود ساعت ها بدون خستگی خرید کنید و حتی بیشتر از آنچه پیش از ورود تصمیمش را داشتید، بمانید. این تجربه لذت بخش تصادفی نیست؛ نتیجه طراحی دقیق و حرفه ای سیستم تهویه مطبوع مجتمع تجاری است. در مقابل، پاساژهایی را به یاد بیاورید که در تابستان هوا سنگین و مرطوب است یا در زمستان گوشه هایی از آن سرد می ماند. در چنین شرایطی، تمایل مشتریان به خرید کمتر شده، مشتریان سریع خارج می شوند و فروش کاهش می یابد.

در شرکت مهندسین مشاور رایان سازه، ما با تجربه طراحی و اجرای پروژه های تجاری و مراکز خرید، بارها دیده ایم که سیستم تهویه مطبوع نه تنها آسایش بازدیدکنندگان را تأمین می کند، بلکه مستقیماً بر مصرف انرژی، هزینه های نگهداری، جذب مشتری و حتی ایمنی ساختمان تأثیر می گذارد. این نوشتار، راهنمای کامل و ساده ای از سیستم های تهویه مطبوع در طراحی تاسیسات مجتمع تجاری است. در این نوشتار، از اصول پایه تا انتخاب سیستم مناسب، محاسبات، نکات اجرایی و چک لیست ها را به زبان ساده بررسی می کنیم تا تصویر روشن تری از این بخش حیاتی داشته باشید.

اهمیت تهویه مطبوع در مراکز خرید و مجتمع های تجاری

مراکز خرید (پاساژها) و مجتمع های تجاری فضاهایی با ویژگی های خاص هستند:

• تراکم بالای جمعیت در ساعات اوج
• بار حرارتی متغیر (نورگیرهای بزرگ، تجهیزات روشنایی، آشپزخانه های فودکورت، یخچال های فروشگاه ها)
• نیاز همزمان به سرمایش در برخی فضاها و گرمایش در فضاهای دیگر
• اهمیت کیفیت هوای داخل برای سلامت و ماندگاری مشتریان

طبق استانداردهای ASHRAE و مبحث ۱۴ مقررات ملی ساختمان، تهویه مناسب باید دمای آسایش (حدود ۲۲–۲۶ درجه سانتی گراد)، رطوبت نسبی کنترل شده (۴۰–۶۰ درصد) و هوای تازه کافی را تأمین کند. کمبود هوای تازه باعث تجمع CO₂، احساس خستگی و کاهش کیفیت تجربه خرید می شود. طراحی ضعیف همچنین منجر به مصرف انرژی بالا و هزینه های عملیاتی سنگین می گردد.

انواع سیستم های تهویه مطبوع مناسب برای مجتمع های تجاری

انتخاب سیستم به مقیاس پروژه، اقلیم، بودجه و نوع فضاها بستگی دارد. رایج ترین گزینه ها در سیستم های تهویه مطبوع مجتمع های تجاری عبارتند از:

1-2- سیستم مرکزی با چیلر و هواساز (All-Air یا Water-Air)

در سیستم های مرکزی با چیلر و هواساز، چیلر آب سرد تولید می کند و هواسازها (AHU) هوای مطبوع را از طریق کانال ها به فضاهای مورد نیاز می رسانند. این سیستم ها، مناسب مراکز خرید بزرگ با فضای باز و آتریوم هستند. مهم ترین مزیت استفاده از این سیستم ها، امکان کنترل دقیق کیفیت هوا و استفاده از هوای تازه خارج است.

2-2- سیستم فن کویل + چیلر/بویلر

در این روش آب سرد یا گرم توسط چیلر یا بویلر تولید شده و در ادامه به فن کویل های سقفی یا دیواری می رسد. عبور هوا از روی فن کویل ها منجر به تغییر دمای آن و تهویه ی فضای محیط می گردد. این سیستم ها، انعطاف پذیری بالایی برای فضاهای مختلف (مغازه ها، راهروها، فودکورت) دارند و نگهداری نسبتاً آسان است.

3-2- سیستم VRF / VRV

سیستم های با جریان مبرد متغیر (VRF/VRV) بهترین گزینه برای مجتمع های تجاری با ابعاد متوسط یا مکان هایی هستند که نیاز به کنترل مستقل هوای هر واحد دارند. این سیستم ها مصرف انرژی پایین تر و نصب و راه اندازی ساده تری نسبت به سیستم های مرکزی بزرگ دارند.

4-2- یونیت های پشت بامی (Rooftop Package Units)

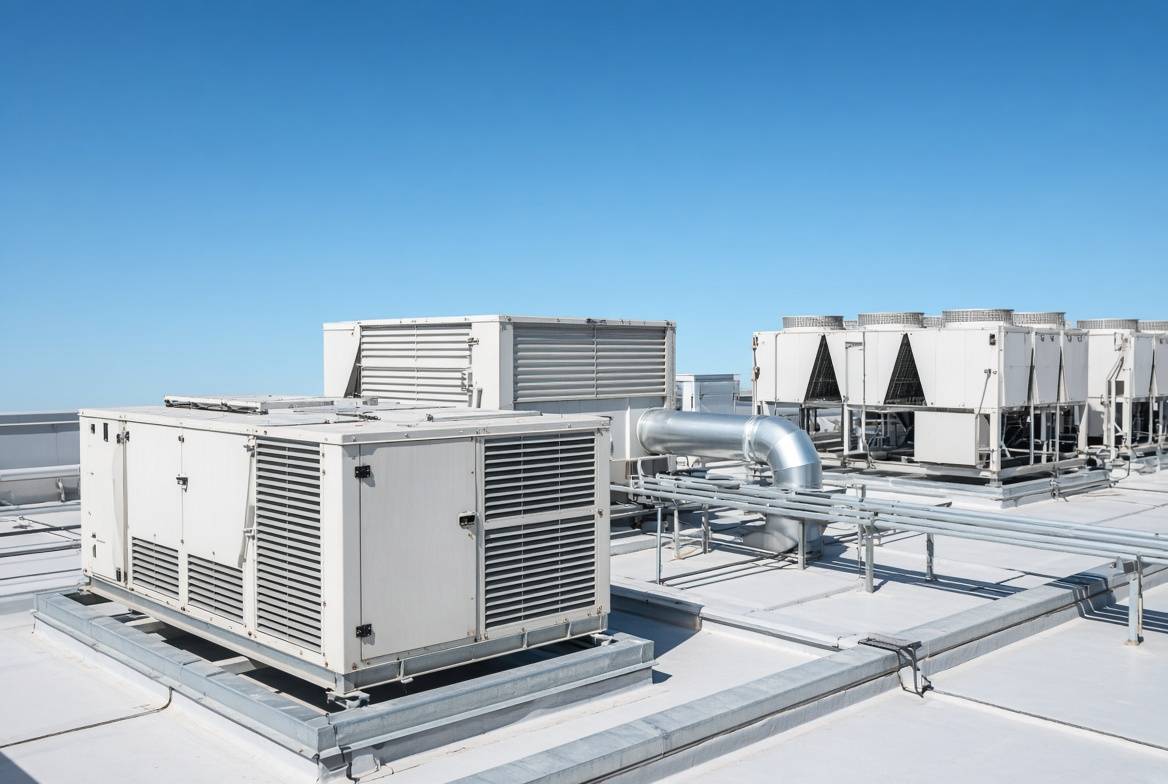

در پروژه های تهویه مطبوع ساختمان های محتمع های تجاری، گاهی بهتر است به جای یک سیستم مرکزی، از سیستم های مجزای کوچک تر بهره برد. در چنین مواردی، معمولا از یونیت های پشت بامی برای مغازه های مستقل یا بخش هایی از مرکز خرید که نیاز به سیستم مجزا دارند استفاده می شود. این واحد ها، دارای نصب و راه اندازی سریع بوده و فضای موتورخانه ای کمتری اشغال می کنند.

5-2- سیستم های ترکیبی و پمپ حرارتی حلقه آب (WLHP)

در مجتمع هایی که بار سرمایشی و گرمایشی همزمان وجود دارد، گاهی می توان از سیستم های مبتنی بر انتقال حرارت از یک بخش به بخش دیگر استفاده کرد. به عنوان مثال، در یک مرکز خرید دارای مثلاً فودکورت گرم و فروشگاه های سرد، سیستم های ترکیبی و پمپ حرارتی حلقه بسته می توانند برای انتقال حرارت و تامین بار سرمایش و گرمایش به صورت همزمان مورد استفاده قرار گیرند.

مراحل طراحی سیستم تهویه مطبوع مجتمع تجاری

طراحی اصولی سیستم تهویه مطبوع یک مجتمع تجاری شامل گام های زیر است:

1-3- مطالعات اولیه و تعیین بار های حرارتی

• بررسی نقشه های معماری و کاربری فضاها (فروشگاه، فودکورت، سینما، پارکینگ، اداری)
• تعیین تعداد افراد در ساعات اوج، تجهیزات تولیدکننده حرارت و محل های جذب تابش خورشید
• استخراج داده های اقلیمی (دمای حباب خشک و مرطوب در تابستان و زمستان، رطوبت، شدت تابش)
• محاسبه بار سرمایشی و گرمایشی با نرم افزارهایی مانند Carrier HAP یا معادل های معتبر

بارهای خاص مراکز خرید شامل حرارت ناشی از روشنایی زیاد، تجهیزات آشپزخانه و نفوذ هوا از درهای ورودی است.

2-3- تعیین نیاز هوای تازه و تهویه

طبق مبحث ۱۴ آئین نامه مقررات ملی ساختمان، حداقل هوای تازه بر اساس تعداد نفرات و نوع فضا محاسبه می شود. در مراکز خرید معمولاً ۶ تا ۹ مترمکعب در ساعت به ازای هر مترمربع تخمین اولیه در نظر گرفته شده و در ادامه، مقادیر دقیق تر بر اساس کاربری و میزان اشغال فضا در نظر گرفته می شود. در چنین ساختمان هایی، سیستم های اگزاست برای خروج هوا از سرویس ها، آشپزخانه ها و پارکینگ ها ضروری است.

3-3- انتخاب نوع سیستم و جانمایی تجهیزات

• محل موتورخانه یا چیلرها (معمولاً بام یا طبقات فنی)
• مسیر کانال ها و رایزرها بدون تداخل با سازه و معماری
• دسترسی برای نگهداری و تعمیرات

جدول مقایسه سیستم های رایج تهویه مطبوع در مجتمع های تجاری

این جدول به تصمیم گیری اولیه کمک می کند، اما انتخاب نهایی باید بر اساس محاسبات دقیق پروژه انجام شود.

4-3- طراحی کانال کشی و توزیع هوا

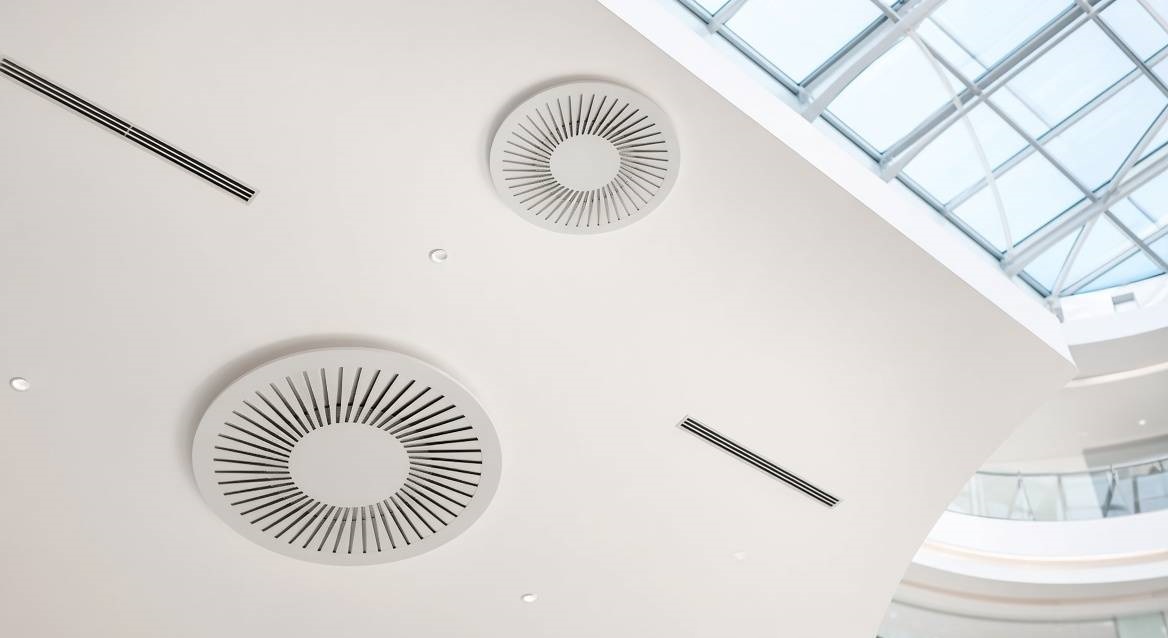

با مشخص شدن نوع سیستم و جانمایی تجهیزات، نوبت به طراحی کانال کشی برای سیستم توزیع هوا می رسد. کانال ها می بایست با ابعاد مناسب برای تامین جریان با سرعت در محدوده ی مورد نیاز و افت فشار کنترل شده طراحی شوند. استفاده از دیفیوزرهای با سرعت پایین در فضاهای فروش برای جلوگیری از ایجاد الگوهای جریان ناخوشایند و سر و صدا مهم است.

5-3- کنترل و اتوماسیون (BMS)

به منظور مقابله با تغییرات بار در سیستم و نظارت بر عملکرد، برای هر سیستم تهویه مطبوع مجتمع تجاری بایست از یک سیستم مدیریتی استفاده کرد. سیستم مدیریت تهویه ی مطبوع ساختمان، امکان نظارت به صورت مرکزی بر دما، رطوبت، زمان بندی و بهینه سازی مصرف انرژی را فراهم می کند.

6-3- هماهنگی با سایر رشته ها و تأیید نهایی

با پایان طراحی سیستم تهویه مطبوع مجتمع تجاری، نوبت به احذ هماهنگی های لازم با سایر گروه های درگیر در پروژه می رسد. هماهنگی با معماری (ارتفاع سقف کاذب)، سازه (بار تجهیزات روی بام) و آتش نشانی (سیستم کنترل دود) در پروژه های سیستم تهویه مطبوع فضاهای تجاری الزامی است. پس از اخذ تائیدات لازم، نقشه های فاز دو همراه با دفترچه محاسبات تهیه و به سازمان نظام مهندسی ارسال می شود.

نکات کلیدی در طراحی تاسیسات مرکز خرید (پاساژ)

• مدیریت رطوبت: در فودکورت ها و فضاهای مرطوب، کنترل رطوبت برای جلوگیری از رشد قارچ و افزایش راندمان یخچال ها ضروری است.
• پرده هوا در ورودی ها: برای کاهش نفوذ هوای بیرون و صرفه جویی انرژی.
• سیستم کنترل دود: طبق ضوابط آتش نشانی، در آتریوم ها و راهروهای اصلی باید پیش بینی شود.
• فیلتراسیون مناسب: فیلترهای با راندمان بالا برای حفظ کیفیت هوا در فضاهای پرتردد.
• بهینه سازی انرژی: استفاده از بازیافت حرارت، اینورترها و کنترل هوشمند
• نگهداری آسان: دسترسی به فیلترها، فن ها و تجهیزات بدون اختلال در فعالیت مرکز خرید

چالش های رایج و راه حل ها

یکی از چالش های بزرگ در طراحی تاسیسات مرکز خرید، بار حرارتی متغیر در طول روز و فصل است. راه حل این مشکل، استفاده از سیستم های با ظرفیت متغیر (VAV یا VRF) و سامانه کنترل هوشمند است. چالش دیگر در سیستم های تاسیسات مرکز خرید، تداخل کانال ها با سازه و معماری است. راه حل این معضل، هماهنگی بین گروه طراحی تاسیسات مکانیکی و معماری و استفاده از مدل سازی با نرم افزار Revit و تهیه BIM است. در اقلیم گرم و خشک ایران، بار سرمایشی غالب است و طراحی باید بر کاهش نفوذ حرارت و استفاده حداکثری از سایه اندازی تمرکز کند

نتیجه گیری

سیستم های تهویه مطبوع قلب تپنده تاسیسات مکانیکی مجتمع تجاری هستند. طراحی صحیح آن ها نه تنها آسایش و رضایت مشتریان را تضمین می کند، بلکه هزینه های انرژی را نیز کاهش می دهد، عمر تجهیزات را افزایش می دهد و ایمنی ساختمان را بالا می برد. از مطالعات اولیه و محاسبات بار تا انتخاب سیستم مناسب، کانال کشی اصولی و اتوماسیون هوشمند، هر مرحله حائز اهمیت است.

در شرکت مهندسین مشاور رایان سازه، تیم متخصص تاسیسات ما با بهره گیری از استانداردهای روز (مقررات ملی ساختمان و ASHRAE)، نرم افزارهای پیشرفته و تجربه مهندسی در پروژه های عظیم تجاری، طراحی یکپارچه و بهینه ای ارائه می دهد که با معماری و سازه هماهنگ باشد. اگر در حال برنامه ریزی یا طراحی یک مرکز خرید یا مجتمع تجاری هستید، مشاوره تخصصی ما می تواند از هزینه های اضافی آینده جلوگیری کند و فضایی دلپذیر برای بازدیدکنندگان از مجموعه ی شما خلق نماید. تهویه مطبوع خوب برای یک مجتمع تجاری، سرمایه گذاری است که بازدهی آن در فروش و رضایت مشتریان رویت می گردد.
